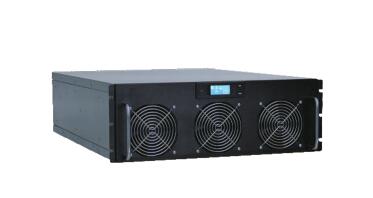

模块化40~800KVA UPS
功率范围：40~800KVA
功率范围：40～800KVA
工作方式：三进三出、双变换在线式
应用范围：广泛应用于广播电视、政府、金融、通信、公安、海事、气象、工商税务、医疗卫生、能源电力、航空航天等各个行业领域。
性能特点：
三进三出纯在线双变换式产品，提供最可靠的供电质量与负载保护；
输入功率因数高达 0.99，输入谐波电流小于 3%，整机效率大于 96%，高效节能；
采用 DSP 全数字化控制，实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制；
具备智能休眠模式，可设置的轮休时间来进来休眠轮换，实现绿色节能；
采用智能化三阶式电池充放电管理系统；
模块化设计，功率模块支持热插拔，便于现场维护；
智能化系统自诊断方案，丰富的故障记录，大容量的历史记录存储空间；
友好的人机界面，配置大屏幕液晶触摸屏与控制键盘，信息量丰富；
超强的负载适应性，超强的过载与短路能力；
智能化电池管理方案，延长电池使用寿命；
数字化环流控制技术，并机可靠性极高；
面板配置 EPO 紧急关机按键；
所有电路板均采用三防工艺。
技术参数表：
| SU40～800模块化UPS技术参数表 | |||
| 输入 | |||
| 输入配线 | 3P + N + PE | ||
| 额定输入电压 | AC380V/400V/415V（线电压） | ||
| 输入电压范围 | AC304～478V（线电压）满载 AC304～228V（线电压）负载从100%～75%之间线性降额 |
||
| 输入频率 | 50/60Hz | ||
| 输入频率范围 | 40Hz～70Hz | ||
| 输入功率因数 | ＞0.99 | ||
| 输入总谐波失真（THDi） | ＜3%（100%线性负载） | ||
| 旁路 | |||
| 旁路额定电压 | AC380V/400V/415V（线电压） | ||
| 旁路由电压范围 | 可设置，-20% ～ +15% | ||
| 旁路额定频率 | 50/60Hz | ||
| 旁路频率范围 | 可设置，±1、±3、±5 | ||
| 电池 | |||
| 电池额定电压 | DC±240V（32~44节可选） | ||
| 充电电压精度 | 0.01 | ||
| 充电功率 | 20%*系统功率 | ||
| 输出 | |||
| 额定输出电压 | AC380V/400V/415V（线电压） | ||
| 额定输出频率 | 50/60Hz | ||
| 输出功率因数 | 0.9 | ||
| 电压精度 | ±1.0% | ||
| 输出动态响应 | ＜5%（20% - 80% - 20%阶跃负载） | ||
| 动态恢复时间 | ＜30ms（0% - 100% - 0%阶跃负载） | ||
| 输出总谐波失真（THDu） | ＜1%（线性负载），＜5%（非线性负载） | ||
| 逆变器过载 | ＜110%，1小时后转旁路； 110%～125%，10分钟后转旁路 125%～150%，1分钟后转旁路； ＞150%，200ms后转旁路 |
||
| 频率精度 | ±0.1% | ||
| 跟踪范围 | 可设置，±0.5Hz ～ ±5Hz，默认±3Hz | ||
| 跟踪速率 | 可设置，0.5Hz/S ～ 3Hz/S，默认0.5Hz/S | ||
| 三相相位精度 | 120°±0.5° | ||
| 效率 | |||
| 主路模式 | 正常模式≥95%，经济模式≥98% | ||
| 电池模式 | ≥96% | ||
| 系统 | |||
| 显示 | LED + LCD + 彩色触摸屏10.4寸 | ||
| 接口 | 标准：RS232、RS485、USB、可编程干接点 可选：SNMP、AS400 |
||
| 可选件 | SNMP网络通信卡、防雷模块、电池温度补偿器、手机短信报警器、防尘网、抗震组件 | ||
| 环境参数 | |||
| 防护等级 | IP20/IP21（可选） | ||
| 工作温度 | 0～40℃ | ||
| 存储温度 | -25～40℃ | ||
| 相对湿度 | 0～95%无凝露 | ||
| 噪声（1米） | 72dB@100%负载，69dB@45%负载 | ||
| 海拔高度 | ＜1000m（1000～2000m之间，每升高100m功率降频1%） | ||
| 机械特性（SU40～800模块化UPS，配置40KVA/50KVA功率模块） | |||
| 重量 | 10模块机 | SU400/40M、SU500/50M | 450kg |
| 20模块机 | SU800/40M | 900kg | |
| 40KVA功率模块 | 44kg | ||
| 50KVA功率模块 | 45kg | ||
| 尺寸 (W*D*H)mm |
10模块机 | 1300*1100*2000 | |
| 20模块机 | 1900*1100*2000 | ||
| 功率模块 | 510*700*178（40KVA/50KVA） | ||
| 注：特殊规格可定制 | |||
